LED・SMD実装プラン


はじめに


このプランでは、今まで手作業で行っていたLED実装を機械実装に変える、又は現在生産中の既存製品の生産についてお困りごと(品質・コスト・納品対応 等)がございます場合に、是非とも活用して頂きたく、ご提案を申し上げます。

近年、節電効果が大きい事から、照明機器等のLED化が進み、市場に右肩上がりで拡大しつつあります。

それに伴い、様々なタイプのLEDが開発され、商品化されてきている今、製造現場では『大量生産、高品質、低コスト』が求められているのではないでしょうか。

私共は、そんなユーザー様のニーズにお答えする為に、今まで数多くの製品を製作しその経験と実績の中から多くの「ノウハウ」を抽出し積み上げてまいりました。

弊社の実績と経験を、ユーザー様の製品へ「安心・安全」にかえて、自信を持ってご提供させて頂きます。LED製品製作について、何なりとお気軽にお問い合わせ下さいませ。


LED実装実績
製品 基板材質 LEDタイプ
  室内照明
  検査照明
  投光器
  ストロボ照明
  点灯照明
  紙フェノール(FR−1、2)
  紙エポキシ(FR-3)
  ガラスコンポジット基板(CEM-3)
  ガラスエポキシ基板(FR-4)
  アルミ基板
  砲弾型
  SMD型




LEDを機械実装にする利点


生産量UP 品質精度UP コストDOWN


LEDを機械実装するには?

1.基板を機械仕様にする。

LEDを機械実装(挿入)するにあたり、基板を機械仕様にする必要があります。

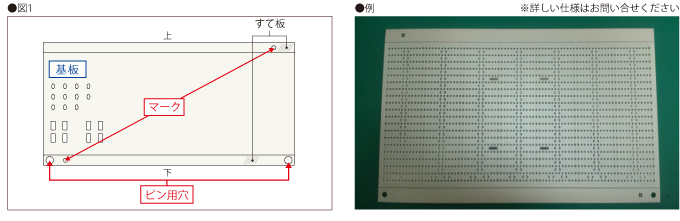

方法として、基板の上下のなる部分に、すて板を付ける方法があります。すて板を付ける事により、機械のレールに基板が乗るようになり機械実装可能となります。また、すて板に穴を開けピンで基板を固定する場合や、マークを付けて実装精度を高める為に、使います。(図1)

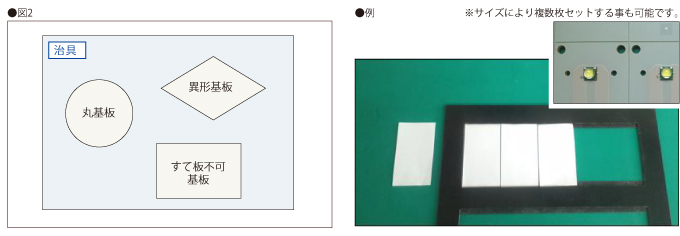

もう一つの方法としまして、冶具を使い機械仕様にする方法もあります。基板形状が、丸基板や、異形基板、すて板を付けられない基板に対して冶具を使う事で、機械実装可能となります。

図1 例 図2 例


2.LEDを機械仕様にする。

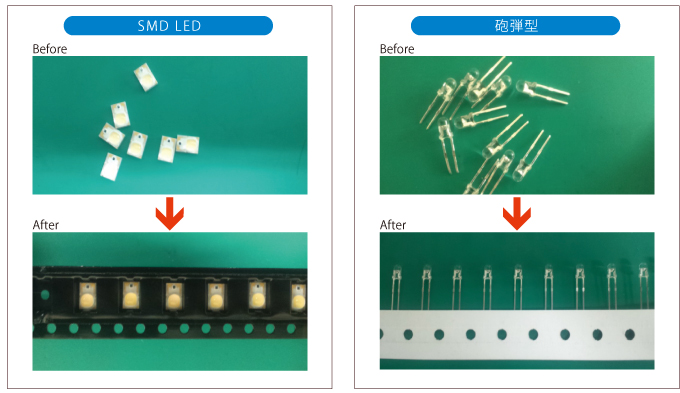

LEDをテーピングする事で機械実装可能になります。
テーピングとは、部品を一定間隔で整列させ、包装した状態の事をいいます。
部品がバラバラの状態からテーピングする事も出来ますが、はじめからテーピング仕様の 物も購入できます。

Before After

※その他 LEDの形状により専用の部材を作成する事もあります。

以上の事がクリアー出来れば機械実装が可能になります!

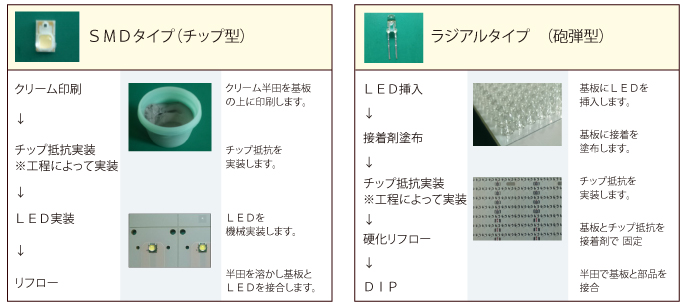

LEDのタイプ別実装工程 LEDのタイプ別実装工程 お問い合わせページへ お気軽にお問い合せください。 お問い合わせページへ お気軽にお問い合せください。
